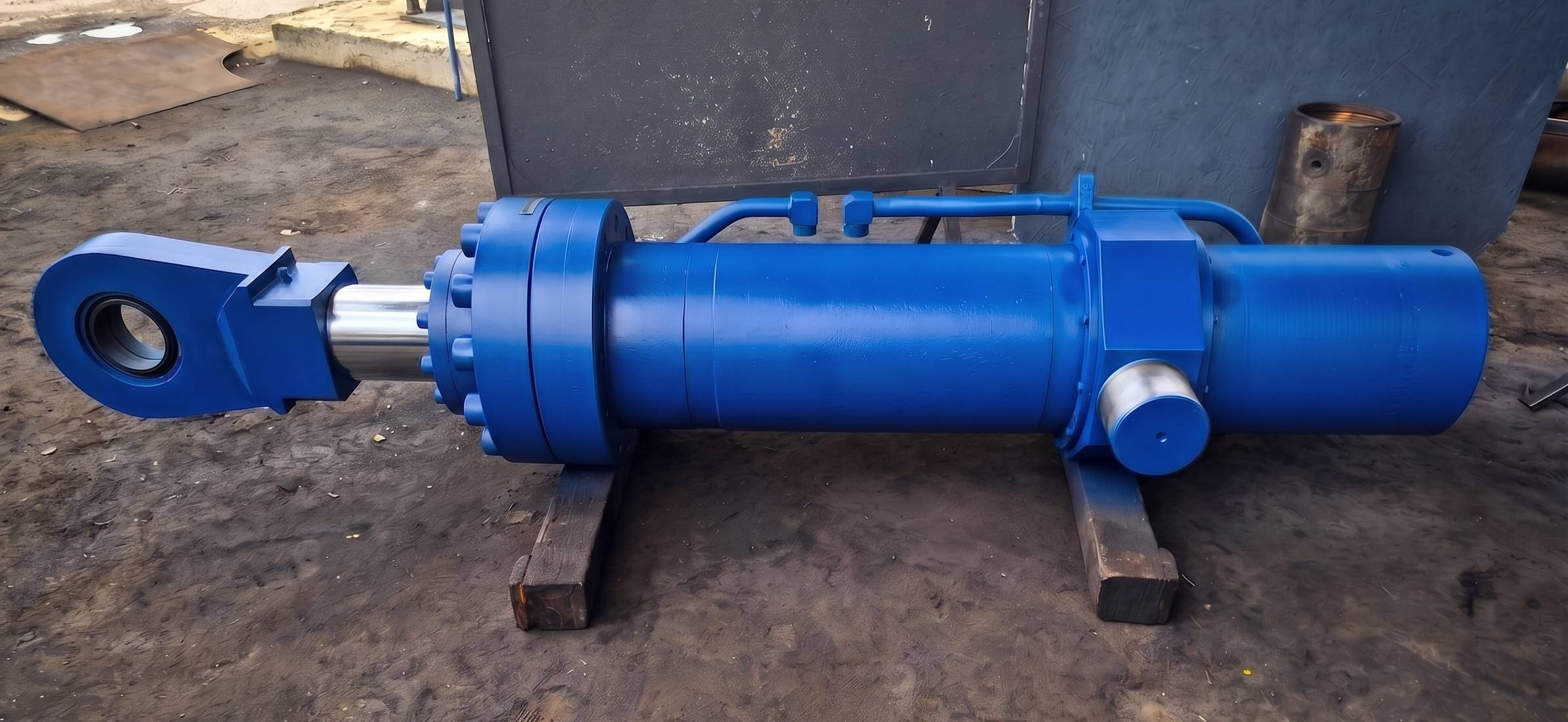

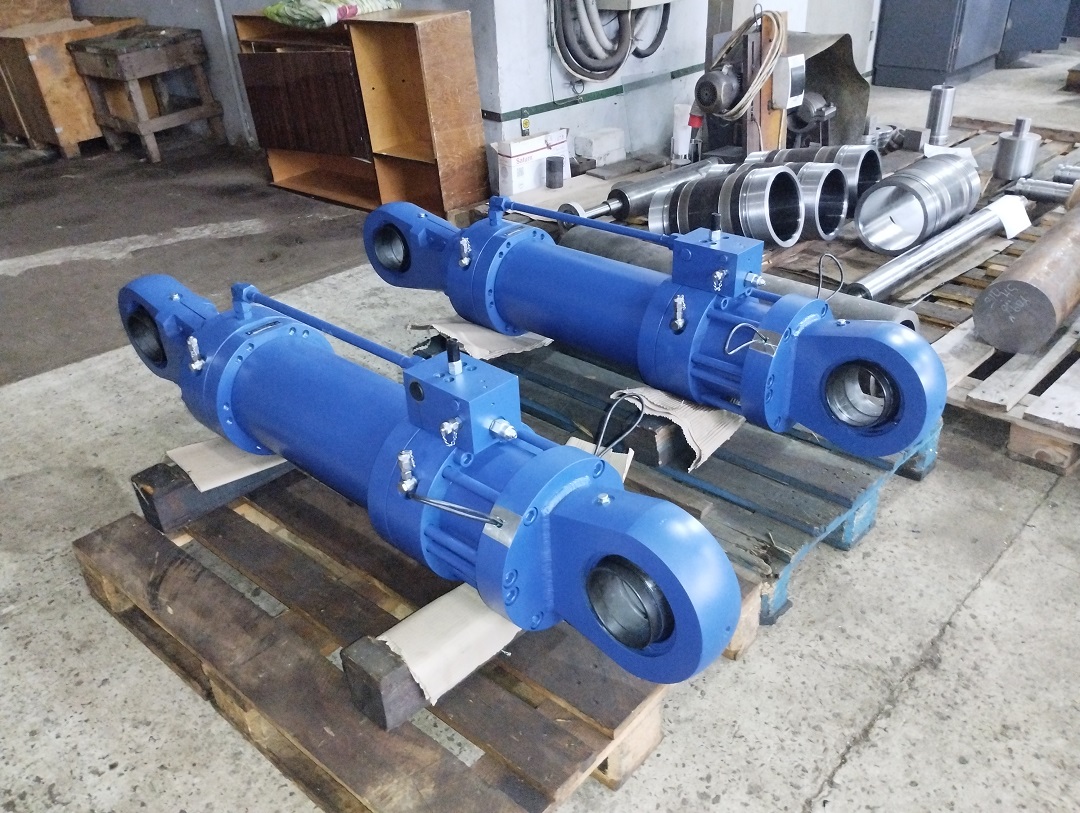

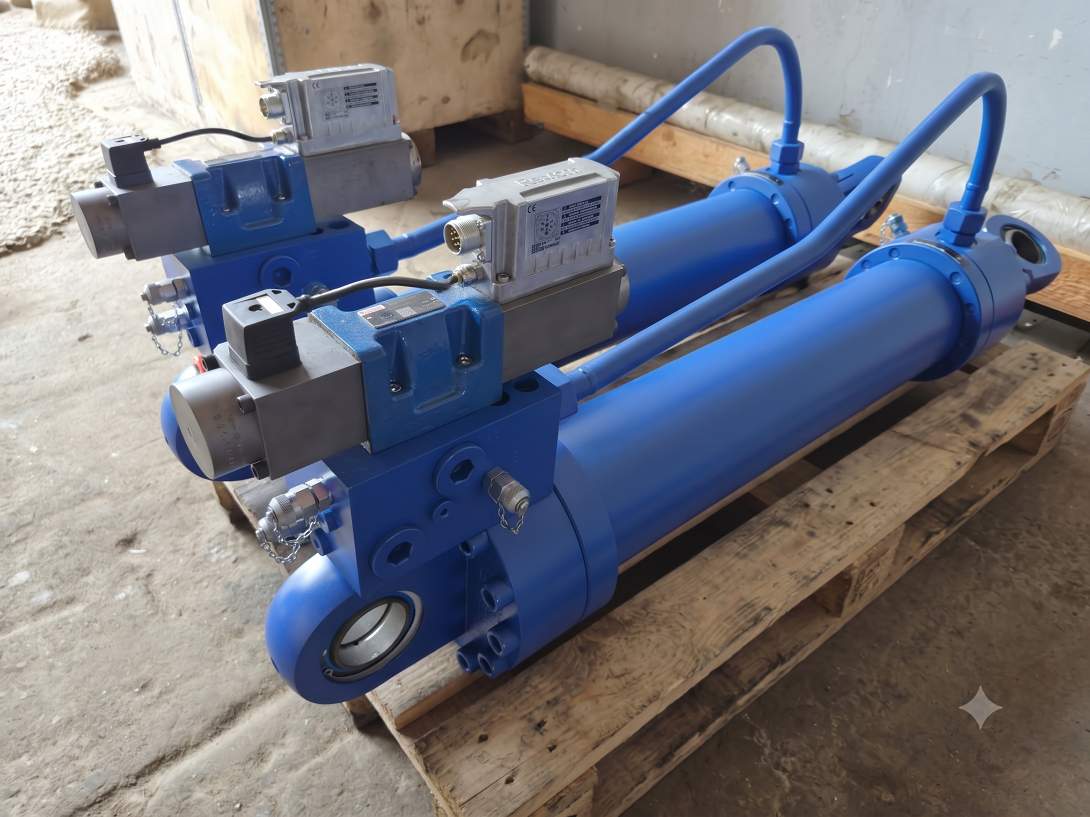

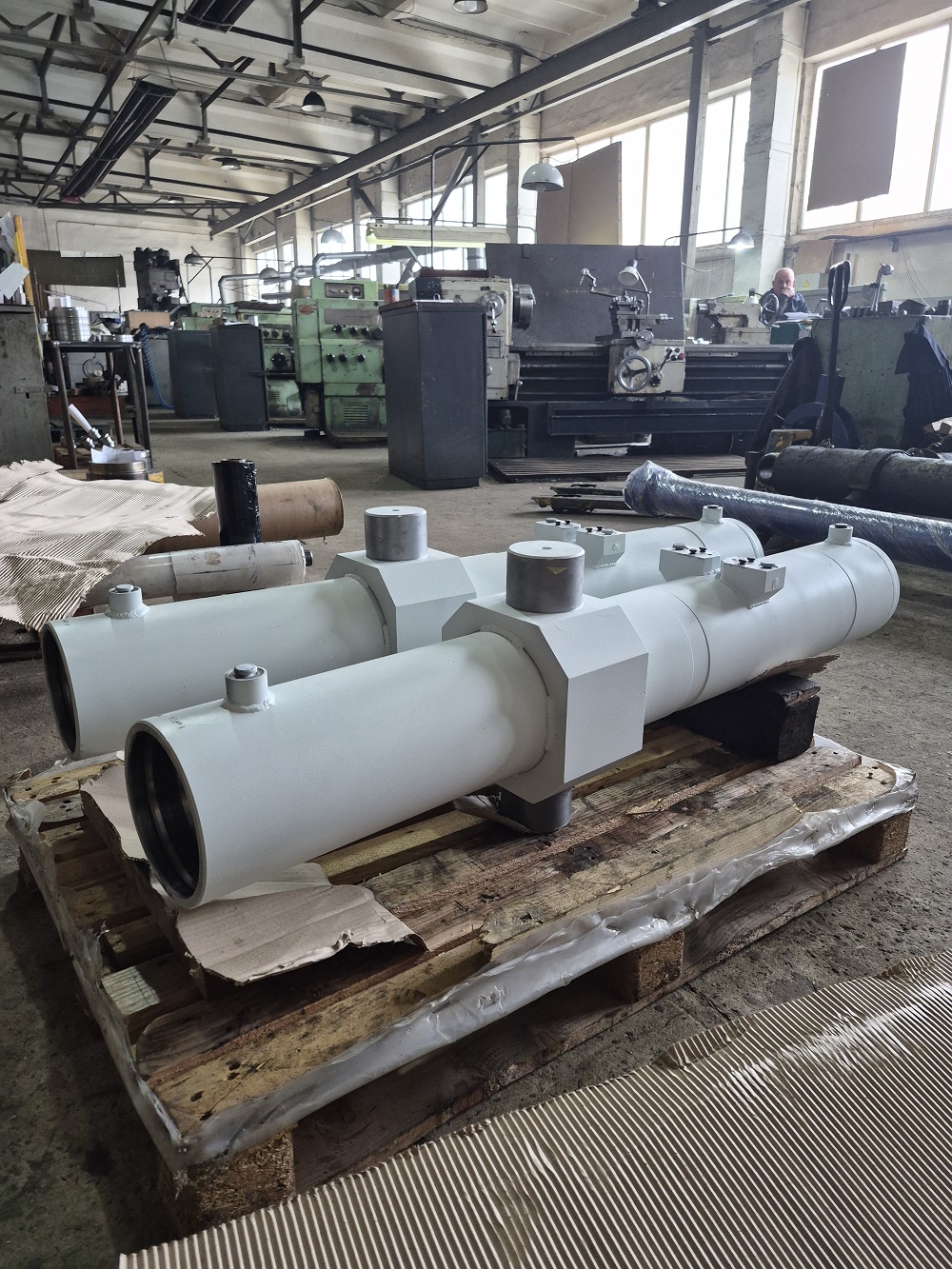

Виготовлення гідравлічних циліндрів

Розрахувати вартість

Проєктуємо та виготовляємо гідроциліндри будь-яких типів і розмірів за вашими кресленнями, зразком або ТЗ. Забезпечуємо повний цикл: від конструкторської розробки до стендових випробувань.

Наша основна спеціалізація — гідроциліндри для промисловості

Наша компанія проєктує та виготовляє гідравлічні циліндри для роботи в умовах високих навантажень, агресивних середовищ та інтенсивної експлуатації. Ми виготовляємо циліндри будь-яких типів і розмірів — від стандартних до унікальних, що працюють під тиском до 500 бар і при температурах від -40 °C до +120 °C.

Які гідроциліндри ми виготовляємо

ДВОСТОРОННЬОЇ ДІЇ

Рух штока в обидва боки під тиском робочої рідини. Найбільш поширений тип.

ТЕЛЕСКОПІЧНІ

Складаються з кількох висувних секцій. Забезпечують великий робочий хід за компактної габаритної (або транспортної) довжини.

ПЛУНЖЕРНІ

Висування плунжера здійснюється під тиском робочої рідини, повернення у вихідне положення — під дією зовнішнього навантаження або власної ваги.

З КАСТОМНИМ КРІПЛЕННЯМ

Шарнірні вушка, фланці, цапфи, різьбові наконечники — будь-які типи монтажу за технічними вимогами замовника.

Технічні характеристики та виробничі можливості

Діаметр гільзи (поршня):

від ⌀ 40 до 700 мм

Хід штока:

до 5000 мм

Робочий тиск:

до 50 МПа (500 бар)

Токарне оброблення:
до  ⌀ 1000 мм, довжина до 3000 мм

Кругле шліфування:

до  ⌀ 400 мм, довжина до 2000 мм
Фрезерне оброблення:

стіл 1460×510 мм, навантаження до 800 кг

Точність оброблення:

за 6-м квалітетом (IT6), шорсткість до Ra 0,2 мкм

Матеріали:

конструкційні, леговані та корозійностійкі сталі, чавун, кольорові метали.

Зазначені параметри є базовими. Якщо ваше завдання виходить за межі стандартних значень — зверніться до наших інженерів для розрахунку індивідуального рішення.

Виготовляємо гідроциліндри для ключових галузей промисловості

Металургія

Гідроциліндри для прокатних станів, МБЛЗ, кантувачів, заслінок, рольгангів, допоміжного обладнання.

Гірничодобувна промисловість

Гідроциліндри для бурових установок, конвеєрів, гірничо-шахтного обладнання.

Машинобудування

Гідроциліндри для металообробних верстатів, пресів, випробувальних стендів, зварювальних ліній.

Будівельна та дорожня техніка

Гідроциліндри для екскаваторів, навантажувачів, бульдозерів, автокранів, самоскидів, автогрейдерів.

Сільське господарство

Гідроциліндри для тракторів, комбайнів, сівалок, оприскувачів, прес-підбирачів.

Енергетика

Гідроциліндри для гідроелектростанцій, вітроенергетичних установок, систем керування засувками та демпферами.

Переваги наших гідроциліндрів

Розрахунок на довговічність

  • Підбір матеріалів, ущільнень і конструктивних рішень під конкретні умови роботи.

Надійність в експлуатації

  • Кожен циліндр проходить перевірку під навантаженням на гідравлічному стенді.

Висока точність виготовлення

  • Обробка деталей на сучасних верстатах з ЧПК, контроль геометрії на кожному етапі.

Можливість відновлення та модернізації

  • У разі виходу з ладу або зміни вимог ми можемо відремонтувати чи доопрацювати циліндр.

Чому варто замовити гідроциліндри у нас?

ВЛАСНЕ КОНСТРУКТОРСЬКЕ БЮРО І ПОВНИЙ ЦИКЛ ПРОЄКТУВАННЯ

Створимо 3D-моделі та креслення, розрахуємо ресурс, оптимізуємо конструкцію під ваші умови.

СУЧАСНИЙ ВЕРСТАТНИЙ ПАРК

Токарні та фрезерні верстати з ЧПК, координатно-розточувальні та шліфувальні верстати.

КОНТРОЛЬ ЯКОСТІ НА ВСІХ ЕТАПАХ

Вхідний контроль матеріалів, поопераційний контроль, фінальні вимірювання деталей на КВМ.

ОБОВ'ЯЗКОВІ ВИПРОБУВАННЯ НА СТЕНДІ

Кожен циліндр проходить гідравлічні випробування під робочим тиском. Видаємо паспорт із реальними характеристиками.

Як ми створюємо гідроциліндри

01

Запит і ТЗ

  • Ви надсилаєте креслення або технічне завдання.

02

Проєктування та розрахунок

  • Інженери розробляють 3D-модель, робочі креслення та специфікацію, узгоджують їх із вами.

03

Токарна і фрезерна обробка

  • Токарна і фрезерна оброблення на верстатах із ЧПК (діаметр до 1000 мм, довжина до 5000 мм), шліфування штоків, розточування гільз.

04

Зварювання та складання

  • Професійне зварювання, складання гідровузлів із суворим контролем моментів затягування різьбових з'єднань.

05

Випробування на стенді

  • Тестування робочим і піковим тиском, перевірка зовнішньої герметичності та внутрішніх перетікань, оформлення паспорта виробу й протоколу випробувань.

06

Відвантаження та супровід

  • Пакування, доставка, за потреби — послуги шеф-монтажу.

Реалізовані проєкти

Дивитись усі проєкти

Гідроблоки керування для ковальського маніпулятора МК30

  • Монтаж гідроблоків підйому та нахилу маніпулятора МК30 (НКМЗ)
  • Апаратура Denison забезпечує точне та плавне керування рухами
  • Результат: Підвищено продуктивність кувальної дільниці у важких умовах

Гідростанція для спеціального верстата КЖ20ТФ1

  • Виготовлення гідростанції КЖ20ТФ1 для токарного верстата 1836М.10 (КЗТС)
  • Компактна малошумна конструкція інтегрована в компонування верстата
  • Результат: Точна та надійна робота всіх гідравлічних функцій

Гідравлічні клапани КОФ та КПФ

  • Постачання клапанів КОФ та КПФ (Ду 63 мм) для гідросистем та АЕС
  • Власна лінійка з електрокеруванням, сумісна за розмірами
  • Результат: Імпортозаміщення запчастин відповідальних промоб'єктів

Відповіді на поширені запитання

Який мінімальний і максимальний термін виготовлення?

Від 15 робочих днів для стандартних позицій. Точний термін залежить від складності конструкції, наявності спецсталей та завантаження верстатного парку; фіксуємо його в договорі.

Від 15 робочих днів для стандартних позицій. Точний термін залежить від складності конструкції, наявності спецсталей та завантаження верстатного парку; фіксуємо його в договорі.

Від 15 робочих днів для стандартних позицій. Точний термін залежить від складності конструкції, наявності спецсталей та завантаження верстатного парку; фіксуємо його в договорі.

Від 15 робочих днів для стандартних позицій. Точний термін залежить від складності конструкції, наявності спецсталей та завантаження верстатного парку; фіксуємо його в договорі.

Отримайте розрахунок вашого гідроциліндра

Прикріпіть креслення, фото або опишіть завдання — наш спеціаліст підготує комерційну пропозицію.
